کلیسای پادرپیو در جنوب ایتالیا (فوجیا) بر روی تپه های سن جیووانی و در محل زندگی پدر پیو ساخته شد. یکی از بزرگترین سقف های کلیسا در اروپا با استفاده از مصالح طبیعی و پایدار ساخته شد. طبق برنامه هفت هزار نفر باید در فضای کلیسا زیر یک سقف نشسته و در مجموع باید حدود ده هزار نفر در کل ساختمان قادر به گردهمایی باشند.

رنزو پیانو در مورد این کلیسا می گوید: من تلاش کرده ام فضای بزرگی را سازماندهی کنم که بازدید کنندگان بتوانند بین آسمان، دریا و زمین قرار گیرند.

هدف اصلی در پروژه ایجاد کلیسای با فضای بازیست که از هر طرف بتوان به آن وارد شد.

علاوه بر آن مجموعه باید به صورت مکان تفریحی و فرهنگی طراحی شده و دارای 3 آمفی تأتر باشد،به همین منظور دسترسیهای فراوانی به صورت شعاعی برای مجموعه در نظر گرفته شد.برای ممانعت از ورود اتوموبیل ها به این مرکز تاریخی مسیر جدیدی با دیواری به ارتفاع 25 متر در کنار آن احداث شد و 12 عدد ناقوس برای استفاده کلیسا بر روی آن قرار گرفت.از فاصله دور این دیوار و ناقوسها تنها مشخصه کلیسا هستند.

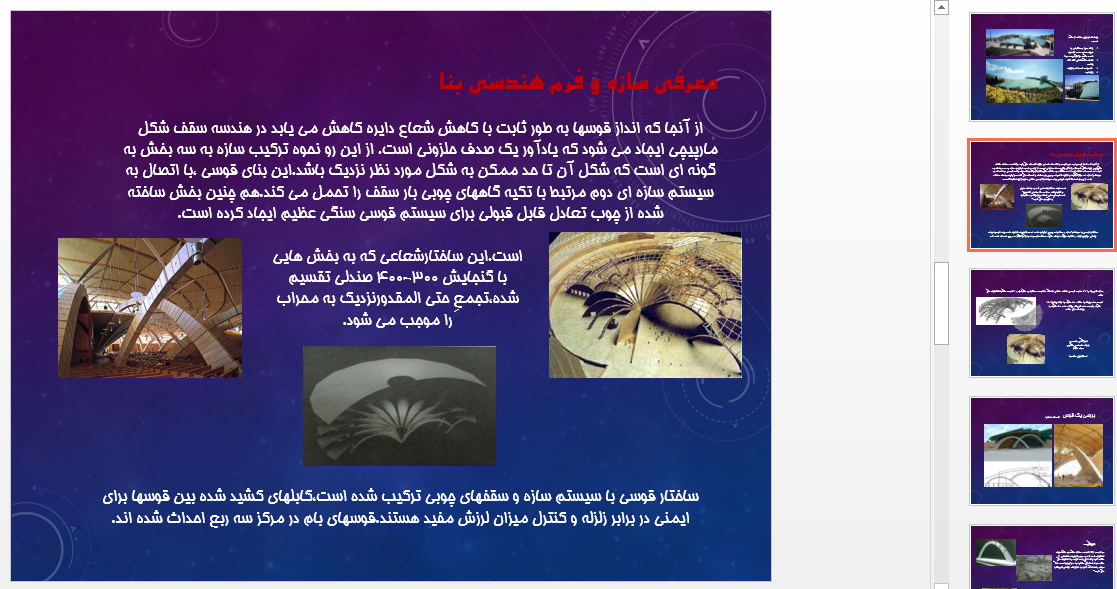

معرفی سازه و فرم هندسی بنا

از آنجا که انداز قوس ها به طور ثابت با کاهش شعاع دایره کاهش می یابد در هندسه سقف شکل مارپیچی ایجاد می شود که یادآور یک صدف حلزونی است. از این رو نحوه ترکیب سازه به سه بخش به گونه ای است که شکل آن تا حد ممکن به شکل مورد نظر نزدیک باشد.این بنای قوسی ،با اتصال به سیستم سازه ای دوم مرتبط با تکیه گاههای چوبی بار سقف را تحمل می کند.هم چنین بخش ساخته شده از چوب تعادل قابل قبولی برای سیستم قوسی سنگی عظیم ایجاد کرده است.

است.اين ساختارشعاعي که به بخش هايي با گنجايش 300-400 صندلي تقسيم شده،تجمعِ حتي المقدورنزديک به محراب را موجب مي شود.

ساختار قوسی با سیستم سازه و سقفهای چوبی ترکیب شده است،کابلهای کشید شده بین قوسها برای ایمنی در برابر زلزله و کنترل میزان لرزش مفید هستند.قوسهای بام در مرکز سه ربع احداث شده اند.

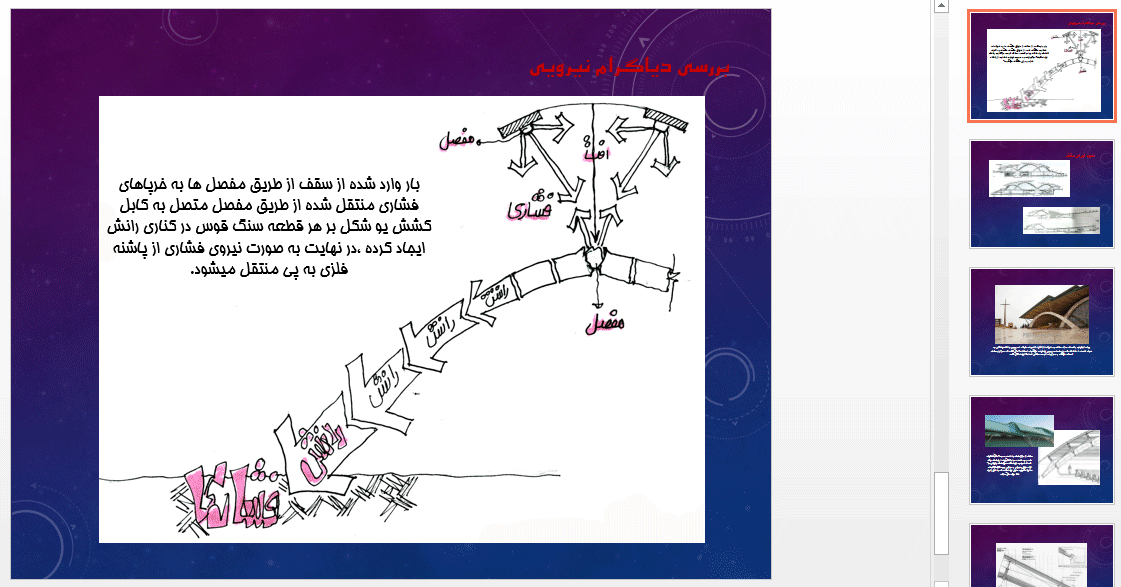

بررسی دیاگرام نیرویی

بار وارد شده از سقف از طریق مفصل ها به خرپاهای فشاری منتقل شده از طریق مفصل متصل به کابل کشش یو شکل بر هر قطعه سنگ قوس در کناری رانش ایجاد کرده ،در نهایت به صورت نیروی فشاری از پاشنه فلزی به پی منتقل می شود.

سقف

برای ترکیب واتصال سازه سقف به خرپاها،از تکیه گاه های شبکه ای چوبی با تقسیماتی به طول فاصله 2 شاخک، که با صفحات چوبی پوشیده میشوند استفاده می کنند که هم بار سقف تحمل می کند و هم برای قوس سنگی تعادل ایجاد می کند.

فهرست

• معرفی پروژه
• بررسی فرم معماری
• قوس ورودی شیشه های

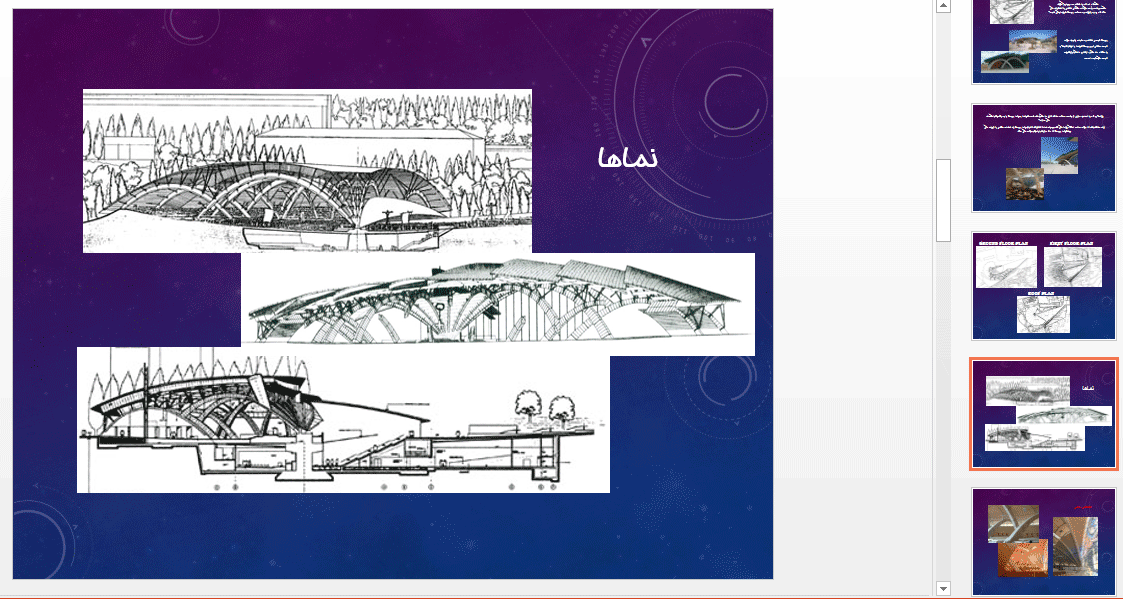

• نما ، فضای داخلی
• مصالح
• معرفی سازه و فرم هندسی بنا
• بررسی دیاگرام نیرویی
• سقف گنبد

پاورپوینت حاضر در 32 اسلاید و در فرمت pptx  تهیه شده است.

همچنین برای مشاهده سایر پژوهش های طراحی فنی ساختمان در سایت مدار آموزش میتوانید به این لینک مراجعه کنید.
